TR- 398 是国际宽带论坛（Broadband Forum）在 2019 年世界移动通信大会（MWC）上发布的一项用于室内 Wi-Fi 性能测试的标准，是业界第一个家用消费型 AP Wi-Fi 性能测试标准。在 2021 年最新发布的标准中，TR-398 为 802.11n/ac/ax 实现提供了一组具有 PASS/FAIL 要求的性能测试用例，其测试项目涵盖范围全面，测试设置信息、使用设备与测试环境等相关设置皆有清楚定义，能够高效协助厂商测试室内家庭网关的 Wi-Fi 性能，未来将成为家用 Wi-Fi 网络联机性能的统一测试标准。国际宽带论坛（Broadband Forum）是一个国际化的非盈利行业组织，也称 BBF。前身是 1999 年成立的 DSL 论坛，后来经过融合 FRF、ATM 等几个论坛发展成了今天的 BBF。BBF 联合了世界范围内的运营商、设备商、测试机构、实验室等。其发布的规范包含有线网络标准，如 PON，VDSL，DSL，Gfast，在行业内具有很大影响力。

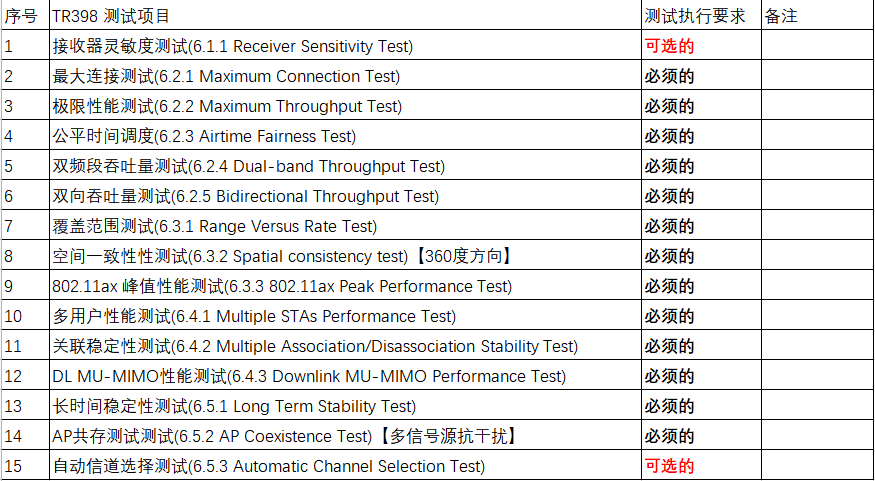

TR-398 最新测试项目表格：

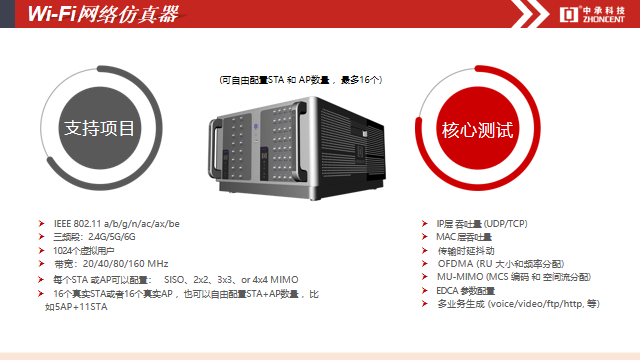

WTE-NE产品介绍：

目前市面上传统测试方案解决 TR-398 标准需要各大友商仪表相互配合，集成的测试系统往往体量庞大且占用资源高，除此之外还存在各项测试数据间无法完美互通，定位问题能力有限，整套系统需要高昂的费用等一系列问题，中承科技推出的 WTE NE 系列产品，能够实现对友商仪表的完美替代，在一台仪表上打通了从射频层到应用层整个链路中的所有测试项目。完美解决了传统仪表在测试数据无互通性的问题，在帮助用户定位问题的同时还能进一步分析到问题的原因，除此之外，产品后续可基于标准协议栈给用户提供深度的定制性开发服务，真正做到将用户的实际需求落实到仪表具体的测试功能上。



NE TR-398测试项目展示：

NE目前已支持TR-398所有的测试用例，并可支持一键自动化测试生成测试报告


WTE NE可以同时提供数以千计的802.11 和以太网用户的流量仿真，而且可以对待测系统的特性进行线速分析。

·一个WTE NE机箱最多可以配置16个测试模块,每个测试模块的流量发生和性能分析都是独立的。

·WiFi(无线)测试模块支持IEEE 802.11 a/b/g用户仿真，Ethernet(以太网)测试模块支持IEEE 802.3用户仿真。

·每一个测试模块可以仿真500个WLAN用户或者以太网用户，这些用户可以是在一个子网里,也可以是在多个子网里。

·可以提供WLAN用户、以太网用户/服务器或者漫游WLAN用户之间的流量仿真和分析。

·可以提供全线速的千兆以太网的流量仿真。

·每一个用户可以承载多个flows(流)，每一个流都可提供PHY,MAC,IP层的吞吐量。

·可以实时提供每一个端口的统计信息，每一个流的统计信息，以及抓包的信息，以便用户进行精确分析。

TR-398 部分测试项目展示：

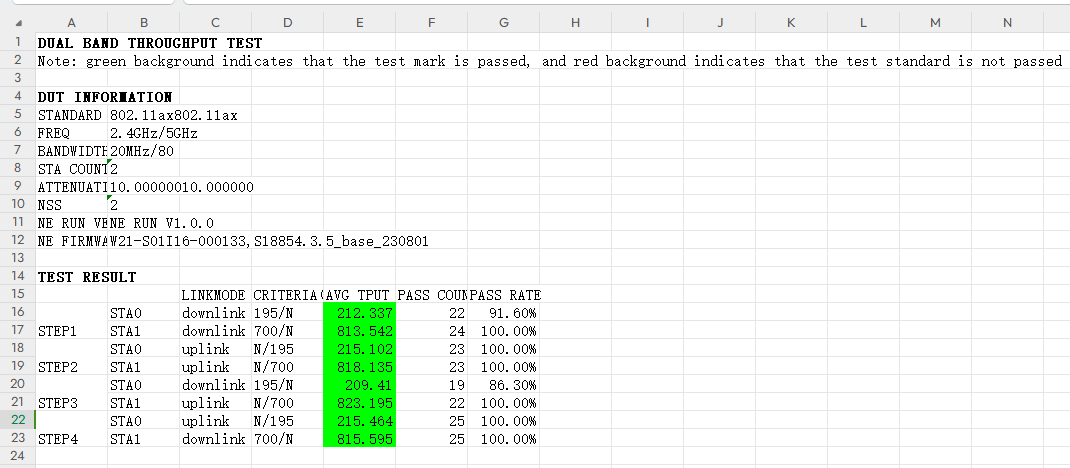

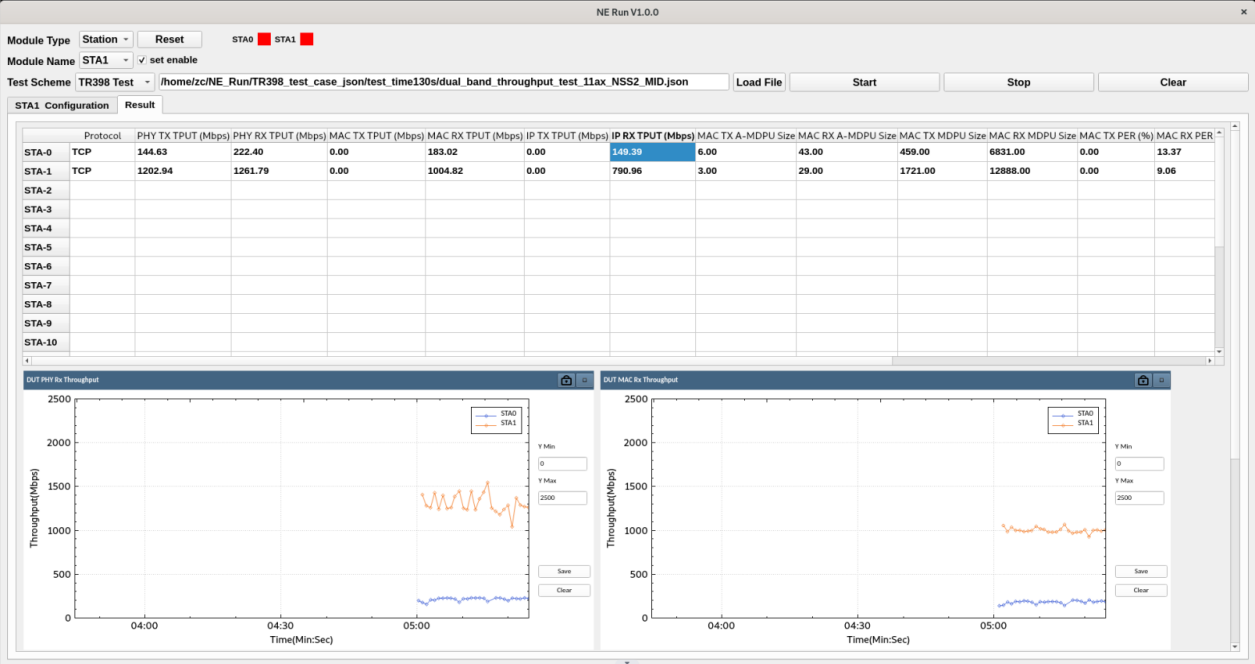

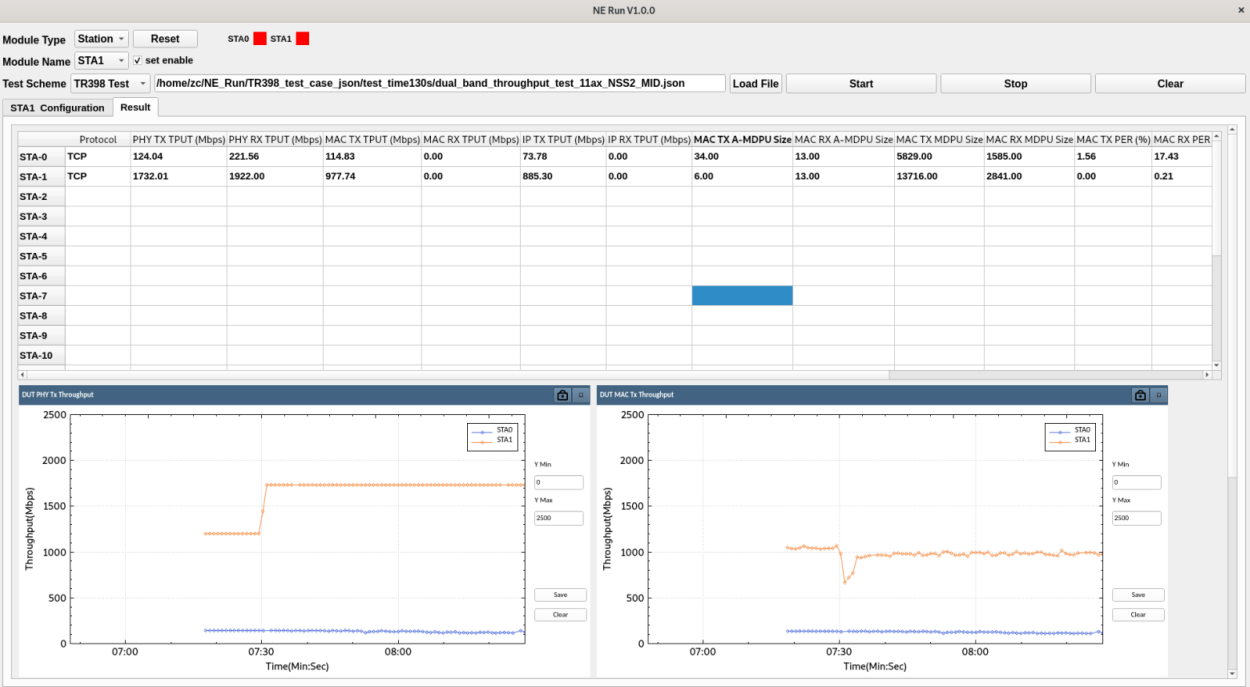

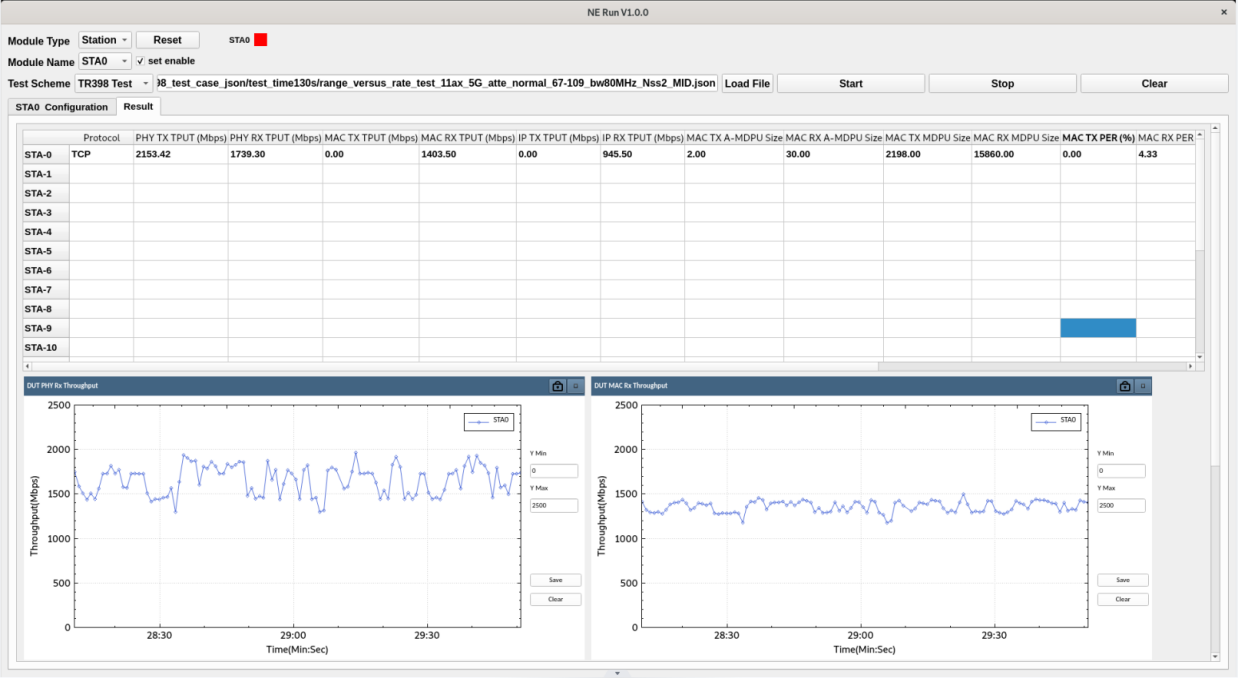

双频段吞吐量测试(6.2.4 Dual-band Throughput Test)

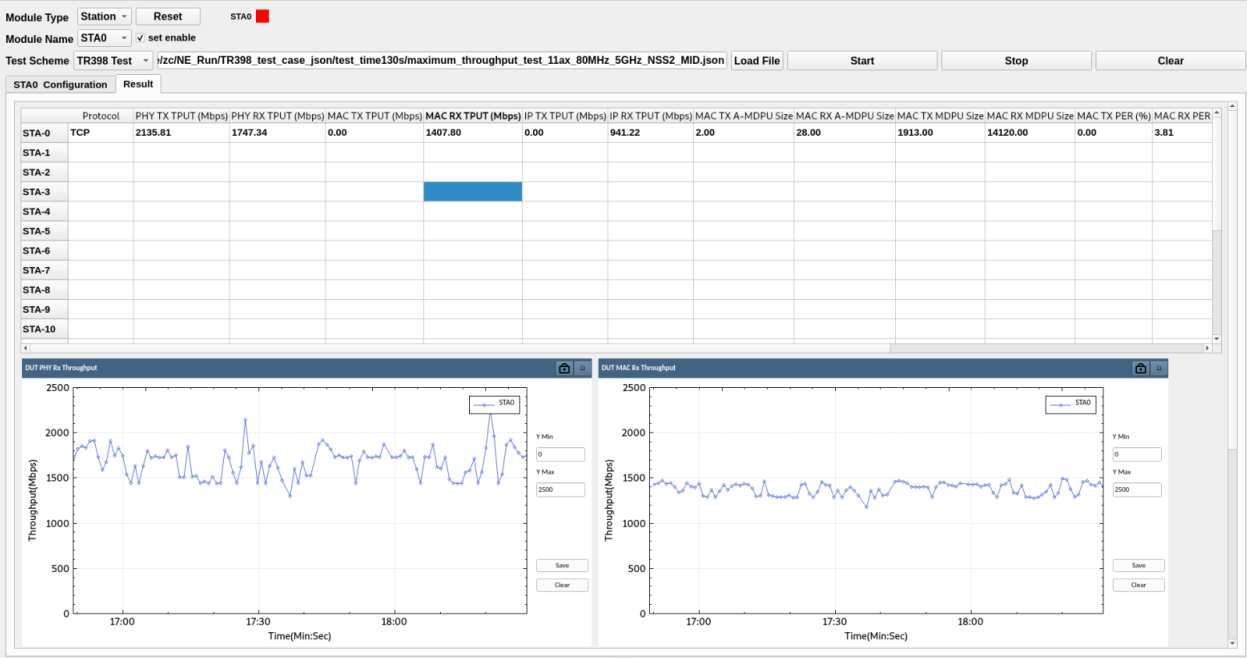

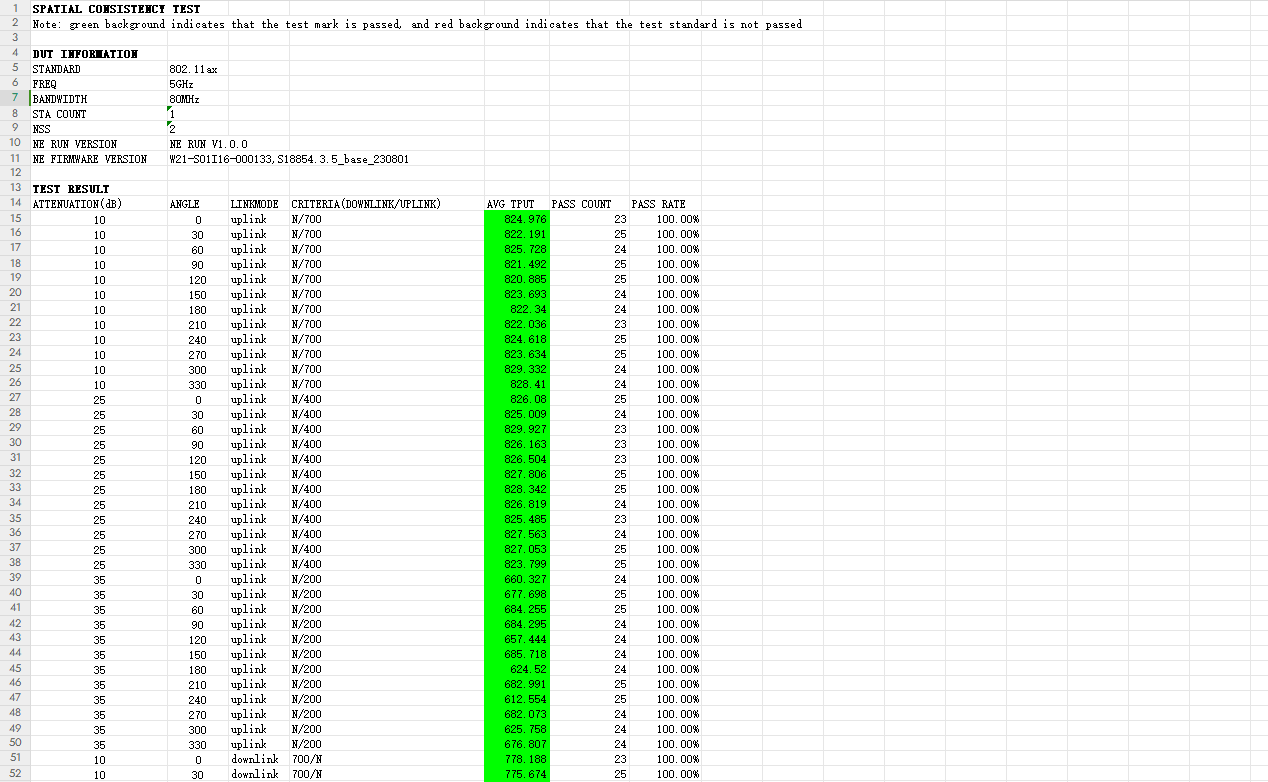

极限性能测试(6.2.2 Maximum Throughput Test)

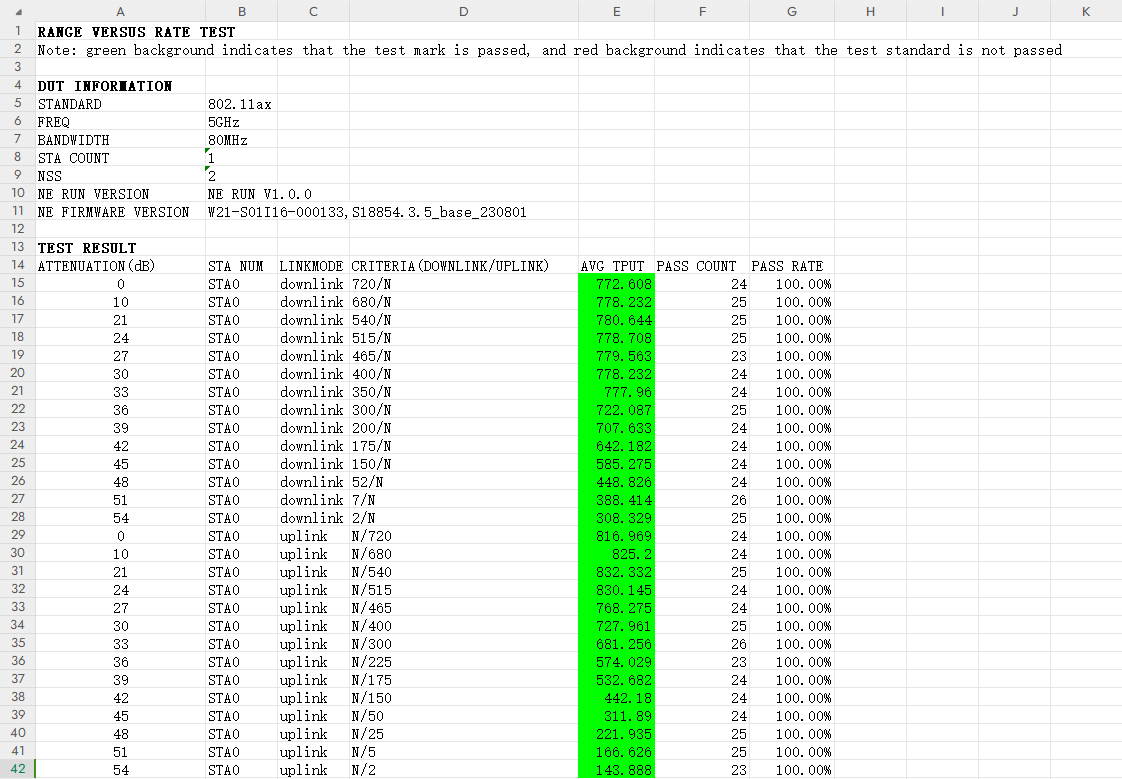

覆盖范围测试(6.3.1 Range Versus Rate Test)

WTE NE 可支持通过上位机软件实现可视化操作及测试结果分析，同时也支持自动化用例脚本，可以做到一键化完成 TR-398 的全部测试用例并输出自动化测试报告。仪表的所有参数配置均可通过标准的 SCPI 指令控制，并开放相应的控制接口便于用户进行一些自动化测试用例脚本的集成。相较于其他 TR398 的测试系统，WTE-NE 结合了目前市面其他产品的优势，不仅保证了软件的易操作性，还做到了整体测试系统的精简化。基于仪表本身可精确测量功率低至-80dBm 的微弱无线信号用户的核心技术，将整个 TR-398 测试系统精简到只需一台 WTE-NE 仪表外加一个 OTA 暗室即可。省去了测试机架，可编程衰减器，干扰发生器等一系列外接硬件，使得整个测试环境更加简洁可靠。
