一、产品介绍
（1）产品概述
WTE200V06无线综合测试仪(以下简称“WTE200V06”)是中承面向5G时代新空口无线技术，实现毫米波频段的测试，对WI-FI6/6E/7等大宽带非蜂窝技术也具备支持能力;同时WTE200V06可以前向兼容2/3/4G相传统WI-FI66E/7，蓝牙，GPS等无线指标测试，为无线端提供全制式解决方案。

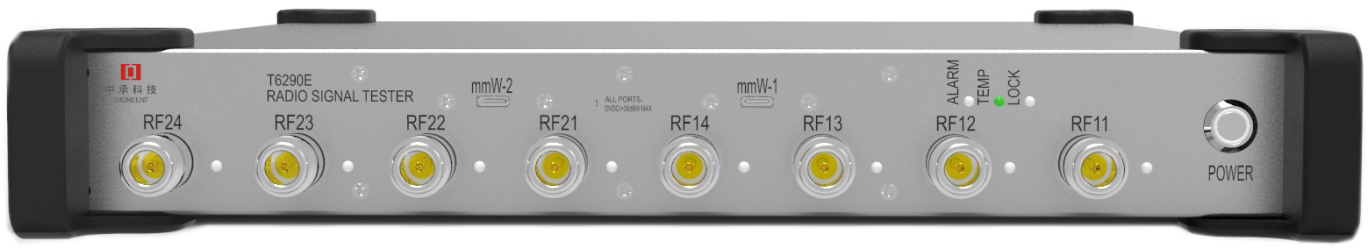

图1.WTE200V06--机型图
（2）功能简介
射频指标优异：
支持400MHz-8GHz以及24GHz-44GHz频段;
最大发射带宽500MHz，接收宽带400MHz;
全面交待2/3/4/5G毫米波/蓝牙/WI-FI6/6E/7测试频段和宽带

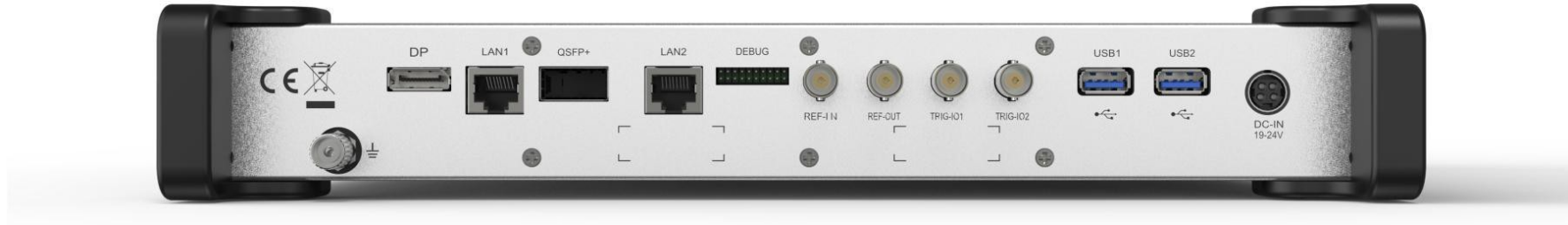

外设接口丰富：
便于搭建集成测试环境的各类接口,包括:无线射频端口;USB;显示接口DP;以太网;高速光口QSFP;毫米波控制口USBType-C;触发(IN/OUT);参考信号(IN/OUT);
软件选件灵活：
可选配不同制式测量软件(5GNR/其他蜂窝技术/物联网/Wi-Fi6/其他WiFi制式、蓝牙GPS);
接口驱动(毫米波选件/射频前端数据)；
应用工具(终端测试工具套/射频研发工具套)；
（3）技术指标
项目 | 参数 | |
测量频率范围 | 40OMHz -8000MHz(基础配置) 24GHz至44GHz(选配M8128选件) | |
频率设置分辨率 | 1Hz | |
频率精度 | 与时间基准精度相同 | |
信号发生器功能参数 | ||
最大发射信号带宽 | 50OMHz.中心频率从60OMHz至8000MHz 60OMHz至80O0MHz:<+2 GB[主1.5 dB typ.)端口经过校准,超过50OMHz带宽且与载波频率相关 | |
发射功率等级 | 40OMHz至300OMHz:-130dBm至0 dBm[连续波Cw) 300OMHz至400OMHz:-130dBm至-10dBm(连续波CW) 40OOMHz至60OOMHz: -1 20dBm至-10 dBm(连续波CW) 60OOMHz至8000MHz:-1 10dBm至-15dBm(连续波CW) | |
输出功率精度 | 400MHz至400OMHz:+0.6 dB,输出功率等级> -80dBm 400OMHz至800OMHz:士1 0 dB.输出功率等级> -80dBm | |
输出信号相位噪声 | ||
载波偏移1MHz,单边带 | <-125 dBc/Hz,CW输出-15dBm,40OMHz至800OMHz | |
载波偏移100 KHz,单边带 | <-95 dBc/Hz.CW输出-1 5dBm.40OMHz至80OOMHz | |
信号分析器功能参数 | ||
最大分析信号带宽 | 40OMHz,中心频率从60OMHz至8000MHz | |
带内平坦度 | 60OMHz至8000MHz:<士1dB( +0.5 dB typ.)超过4OOMHz带宽，与载波频率相关 40OOMHz至8000MHz:<+0.5 dB(+0.3 dB typ.)超过160MHz带宽，与载波频率相关 | |
输入信号功率范围 | <+34 dBm,连续波CW输人 | |
输入信号测量精度 | 40OMHz至6000MHz:+0.6dB,输入功率等级>-50dBm60OOMHz至800OMHz:士1.0 dB.输入功率等级>-50dBm | |
输出信号相位噪声 | ||
载波偏移1 MHz,单边带 | <-125 dBc/Hz.nom.<-95 dBc/Hz,nom. | |
载波偏移100 KHz,单边带 | <-95 dBc/Hz.nom. | |
基本通用参数 | ||
通道及端口 | 1通道,8 RX/TX全双工端口 | |
体积 | 宽332mm,高58.2mm采.390mm(含把手以及射频头} | |
重量 | 约10 Kg | |
二、手机生产测试展示
（1）手机生产测试
WTE200V06可满足手机生产中以下测试需求:
5GNR制式,以及2/3/4所有移动蜂窝制式;
蓝牙/GNSS(GPS/北斗);
802.11a/b/g/n/ac/ax(Wi-Fi6/6E/7),支持160/320MHz测试带宽；

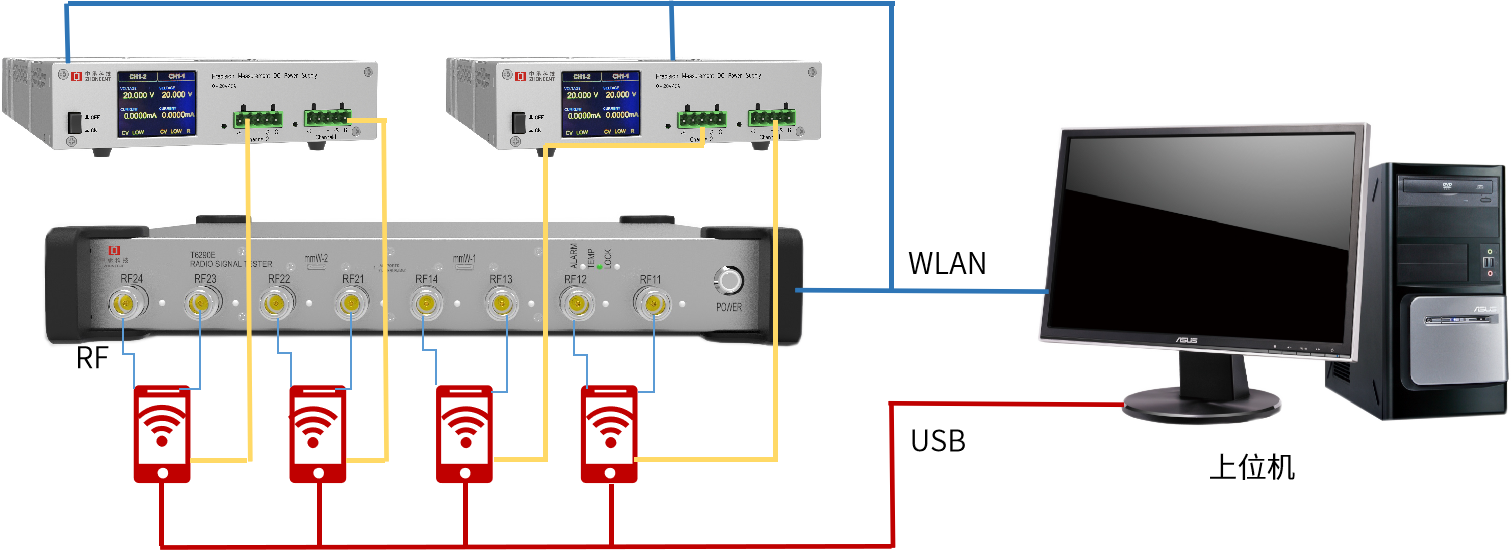

（2）多终端同时测试
WTE200V06可支持多部终端同时测试(最多8部并行)

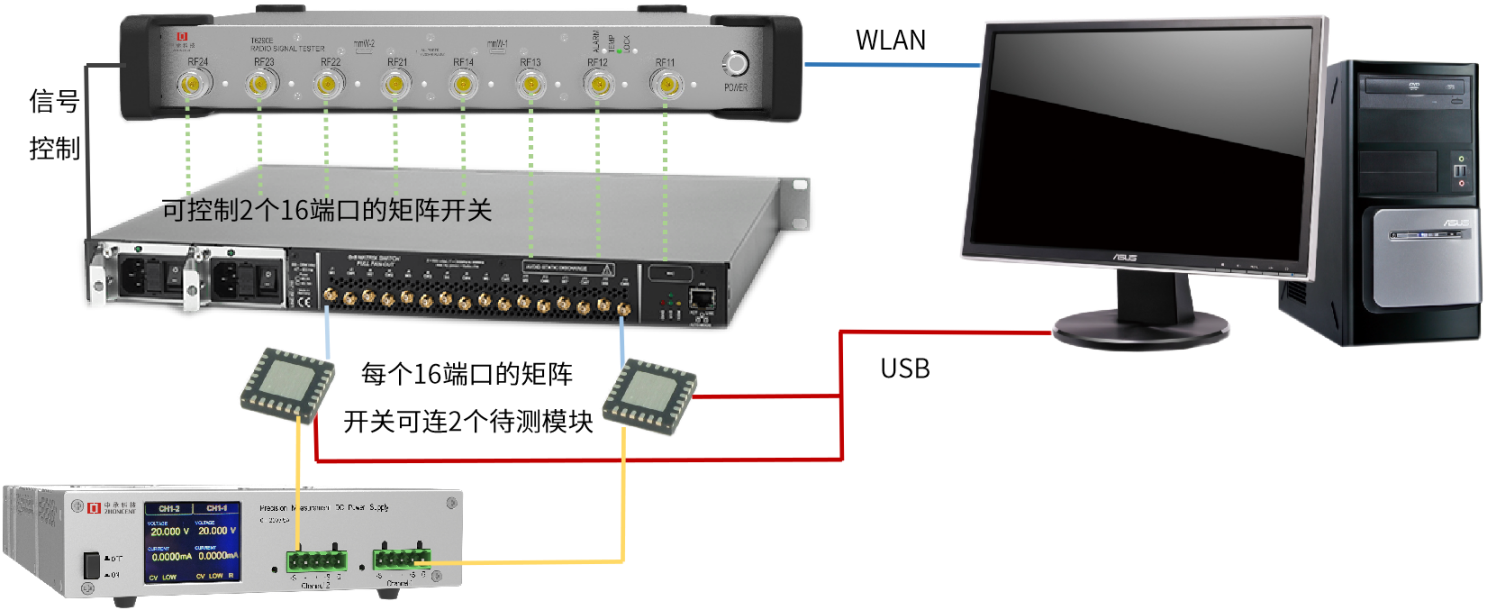

（3）并行测试
WTE200V06可实现最大并行32路待测模块同时测试,显著提高测试效率。
（4）物联网终端测试
WTE200V06为各类物联网终端和模块提供高效的测试方案，物联网测试中常用的软件选件包括:
