　　TR-398-基准性能测试（1）介绍：

　　在2021年更新版的TR-398中将Baseline Performance（基准性能）的测试项目增加至五项，分别是：

　　1.Maximum connection test（多用户联机测试）

　　2.Maximum throughput test（极限性能测试）

　　3.Airtime fairness test（公平时间调度）

　　4.Dual-band throughput test（双频吞吐量测试）

　　5.Bidirectional throughput test（双向吞吐量测试）

　　本文中仅对Maximum connection test、Maximum throughput test进行详细介绍。

　　Maximum connection test-多用户联机测试

　　多用户联机测试的目的是验证当Wi-Fi在AP模式下32个sta同时连接能够保持连接不断开且丢包率达到最低。该测试项在TR-398的测试标准中属于必测项。

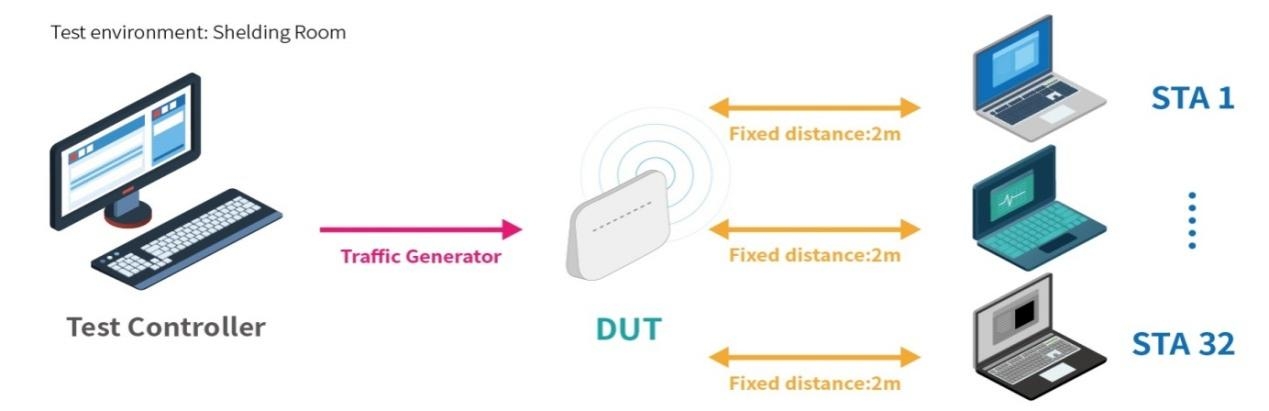

　　测试环境：

　　DUT（被测件）配置：

　　1.802.11n、2.4GHz；

　　2.802.11ac、5GHz；

　　3.802.11ax、2.4GHz；

　　4.802.11ax、5GHz；

　　测试方法：

　　1.将DUT工作模式设置为DUT配置中的第1点。

　　2.将32个STA连接至DUT。

　　3.同时测量通过每个STA的下行UDP丢包率，测试时间为120秒，流量速率为802.11n 2mbps,802.11ac 8mbps,2.4 GHz以上802.11ax 3mbps,5 GHz以上802.11ax 10mbps。记录发送和接收的报文数，计算报文错误率。

　　4.同时测量上行UDP丢包，测试时间为120秒，流量速率为802.11n 2mbps或802.11ac 8mbps,2.4 GHz以上802.11ax 3mbps,5 GHz以上802.11ax 10mbps。记录发送和接收的报文数，计算报文错误率。

　　5.将DUT的配置修改为DUT配置中的下一点，重复步骤2到步骤5测试。

　　测试标准：

　　1.对于每个测试配置，每个STA的包错误率(PER)应达到小于1%。

　　2.对于每个测试配置，所有连接STA的总吞吐量应达到:

　　a)对于32个接入的STA(802.11n)，下行和上行的总吞吐量应不小于64mbps*99%。

　　b)对于32个连接的STA(802.11ac)，下行和上行的总吞吐量应不小于256mbps*99%。

　　c)对于32个连接的STA(802.11ax超过2.4 GHz)，下行和上行的总吞吐量应不小于96mbps*99%。

　　d)对于32个连接的STA(802.11ax超过2.4 GHz)，下行和上行的总吞吐量应不低于320mbps*99%。

　　Maximum throughput test-极限性能测试

　　极限性能测试是衡量设备传输数据能力的测试方法，该测试项在TR-398的测试标准中属于必测项。测试时采用短距离空口连接进行测试。

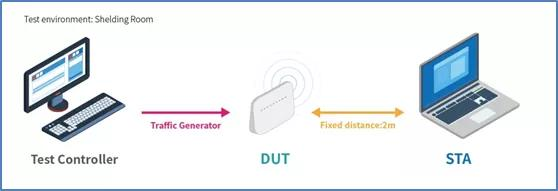

　　测试环境：

　　DUT（被测件）配置：

　　1.802.11n、Nss=2、2.4GHz、20MHz；

　　2.802.11ac、Nss=2、5GHz、80MHz；

　　3.802.11ax、Nss=2、2.4GHz、20MHz；

　　4.802.11ax、Nss=2、5GHz、80MHz；

　　测试方法：

　　1.将DUT工作模式设置为DUT配置中的第1点。

　　2.建立局域网连接，将DUT与STA进行连接。

　　3.测量并记录下行链路到STA的TCP吞吐量，测试时间为120秒；计算平均吞吐量。

　　4.测量并记录上行链路到STA的TCP吞吐量，测试时间为120秒；计算平均吞吐量。

　　5.将DUT的配置修改为DUT配置中的下一点，重复步骤2到步骤5测试。

　　测试标准：

　　[1]引用自Broadband Forum发布的TR398 Wi-Fi Residential&SOHO Performance Testing[S],2021:32-36;

　　WTE-NE产品：

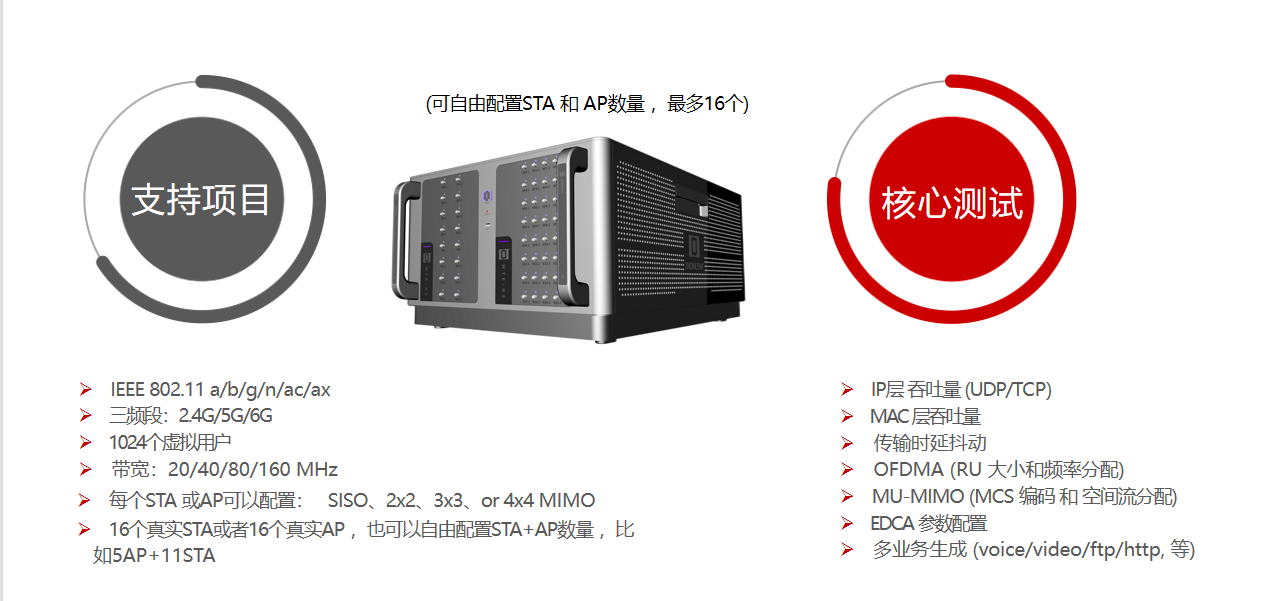

　　中承科技独立自主研发和生产的国产Wi-Fi网络仿真器WTE NE，拥有自主研发的完整802.11系列协议栈，能够支持Wi-Fi协议栈级别的定制化开发。目前WTE NE即将推出市场，支持到WiFi6E，频段涵盖2.4G/5G/6G。带宽支持20/40/80/160MHz，WTE NE使用16个真实的终端进行测试，客户可任意分配每个终端的角色（STA/AP）。可支持路由器国际测试标准TR-398的测试，打破传统传统测试方案解决TR-398标准需要各大友商仪表相互配合，数据无法完美互通的情况。真正做到解决定位问题能力差，且整套系统需要高昂的费用等一系列问题。
