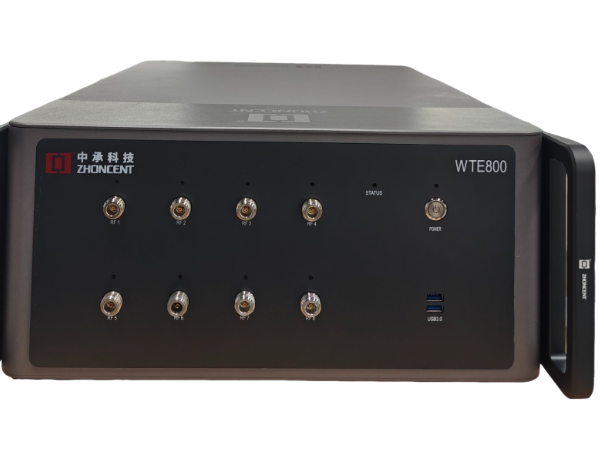

新一代智能无线检测专家

在智能硬件和物联网设备研发中，无线射频测试就像一道必经的"技术关卡"。不少研发团队都曾遇到这样的困扰：产品功能一切正常，却在射频测试环节意外失败。这不仅影响上市进度，更会增加额外成本。本文将深入剖析测试失败的常见根源，并提供切实可行的解决路径。

导致无线射频测试失败的因素主要集中在三个层面。硬件设计是基础所在，其中PCB布局尤为关键。当高频晶振、射频功放等敏感元件布置不当时，容易产生电磁干扰。同时，射频走线阻抗控制不佳会导致信号反射，产生不必要的谐波和杂散信号。电源电路设计同样重要，DCDC转换器等电源器件产生的噪声会通过传导或辐射方式干扰射频信号的纯净度。

结构设计与元器件选型同样不容忽视。为降低成本而选用性能指标不理想的射频元器件，其本身就可能成为干扰源。设备外壳的接缝和接口处如果处理不当，会在特定频率下形成意外辐射。此外，整机接地系统设计不佳，容易形成共模电流回路，这也是辐射发射超标的常见原因。

在软件层面，固件配置同样举足轻重。发射功率控制算法如果存在缺陷，可能导致设备在非预期时段发射或功率超出许可范围。频偏和调制带宽的参数配置若与标准要求存在偏差，也会直接导致测试失败。

面对测试失败，系统化的整改方法至关重要。首先要准确分析测试数据，定位问题根源。针对硬件问题，可以优化PCB布局，加强电源滤波，必要时为关键电路增加屏蔽罩。对于结构性问题，可以考虑改善接缝处理，优化接地设计。软件方面则需要仔细检查功率控制算法和各项射频参数配置。

值得强调的是，事前预防远胜于事后整改。建议企业在研发阶段就建立自检测试流程，通过近场探头、频谱分析仪等工具提前发现潜在问题。这种前瞻性的研发策略能够显著提高测试通过率，确保产品顺利推向市场。
