BLE信令测试解决方案

发表时间:2021/12/30 阅读量:2300 来源: 深圳市中承科技有限公司
BLE信令测试平台,广泛用于生产、研发、测试及认证等环节,用于测试智能手机、电脑、智能音响、TWS耳机及其他包含蓝牙功能产品的无线性能指标。

BLE信令测试平台,广泛用于生产、研发、测试及认证等环节,用于测试智能手机、电脑、智能音响、TWS耳机及其他包含蓝牙功能产品的无线性能指标。




痛点问题

在产线测试当中想要了解某款智能手机、电脑、智能音响、TWS耳机及其他包含蓝牙功能产品的功率、频偏、调制特性、接收灵敏度、吞吐量等射频性能指标,但常规的BLE产品在测试时需要用线控方式,在产线上要消耗大量的线材且增加了测试成本和时间成本,不利于大规模产线化测试。


推荐方案

中承科技BLE信令测试方案----已实现采用完全BLE信令测试方法,无需进入DTM模式即可在上位机显出被测件的各项射频指标(且做到与DTM模式测试的射频指标一致)。能够妥善解决行业中被测件无法接插USB线的尴尬和USB线在测试中因为插拔过程而产生的时间成本问题以及产线上USB线消耗材料,可快速测试各项射频指标、显著提高测试频率、降低测试门槛,更加接近产品实际使用状态,让测试更便捷。


测试准备

请选用深圳市中承科技有限公司BTE系列蓝牙综合测试仪搭配BTE Run软件使用。


1.使用BTERun.exe安装包进行上位机软件安装(默认安装即可),安装完成后可以看到菜单栏和桌面会生成快捷方式。

2.将BTE系列蓝牙综合测试仪进行启动热机(开机状态下至少5分钟)。

3.待其热机完成后将仪表背面的网口用网线连接至上位机然后双击BTE Run

开始运行上位机软件。

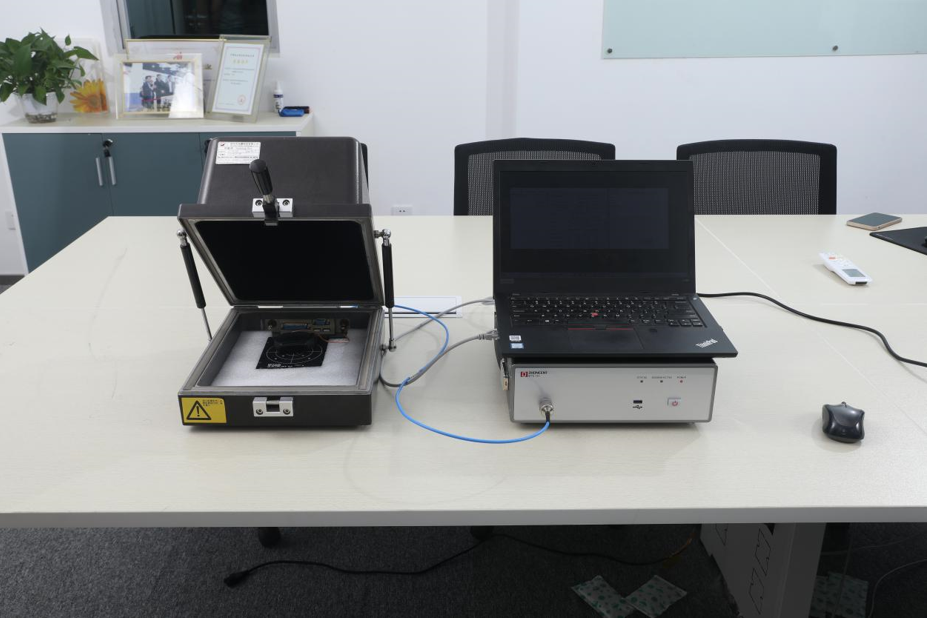

4.用射频线将仪表正面的射频口与屏蔽箱进行连接,把被测件放置于屏蔽箱内,最后通过BTE Run软件设定所需参数控制仪表和被测件开始测试。

注:可参考《BTE Run用户操作手册》文档进行具体测试项操作。
