四层协议分析仪解决方案

发表时间:2021/12/28 阅读量:2014 来源: 深圳市中承科技有限公司
主要帮助客户快速定位研发问题、快速区分射频硬件设计问题、底层驱动设计问题、以及上层软件设计问题,显著提高研发效率。

作为一款高效测试分析工具,可实现4层协议(RF/PHY/MAC/Transport)数据测试可视化,各层测试数据实时联动,快速准确定位产品问题。




痛点问题

       客户在使用不同仪表厂商的产品开展测试测量过程中,由于仪表厂商各自通常是使用不同的层级协议提供测试服务,且都不重视MAC层在四层协议系统中的开发应用,导致各层数据之间会因为MAC层的断层缘故无法连通,甚至出现无法抓包多层数据、数据同步困难或者测试结果数据没有任何关联性等问题。

对于品牌厂商而言,常苦恼于:在选择不同芯片厂家产品的过程中,单纯的射频性能测试,会发现各个芯片厂家指标相差无几,区别度不高。但是客户实际体验差别确非常大。品牌厂商自身无法仅根据射频指标来区别芯片供应商的优劣;不同芯片供应商可以通过各种理由规避其产品本身问题,而品牌厂商却无法判断其中真假。



推荐方案

       四层协议分析仪解决方案--可以对四层协议(RF/PHY/MAC/Transport)数据测试可视化、各层测试数据实时联动,可以帮品牌厂商快速准确定位产品问题,无论是在哪一层出现问题,都可以找出让客户实际体验差别很大的根本"元凶",让芯片供应商无法推脱其产品本身问题,提高品牌厂商的甲方建设能力水平。且每一层即独立又有联系,独立是因为如果那一层出现问题了不会影响其他层的工作,联系是因为上层协议又使用下层协议提供的服务。

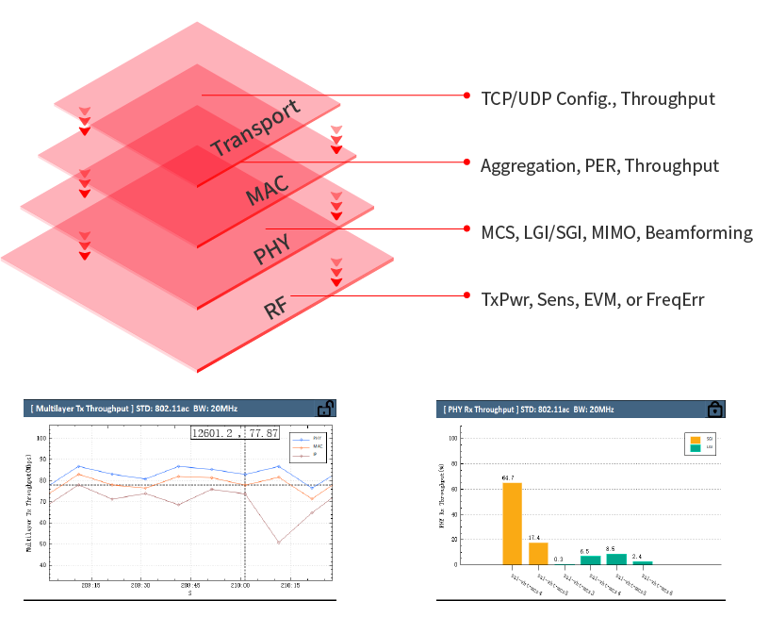

原理图示

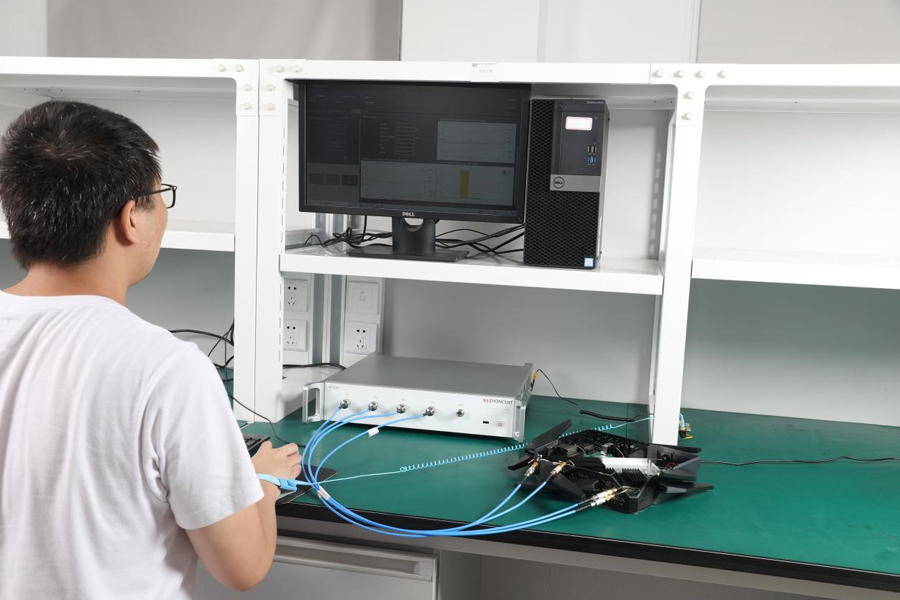

测试准备

请选用深圳市中承科技有限公司WTE系列无线综合测试仪搭配WTERun软件使用。

1.使用WTERun.exe安装包进行上位机软件安装(默认安装即可),安装完成后可以看到菜单栏和桌面会生成快捷方式。

2.将WTE系列无线综合测试仪进行启动热机(开机状态下至少5分钟)。

3.待其热机完成后将仪表背面的网口用网线连接至上位机然后双击WTE Run

开始运行上位机软件。

4.用射频线将仪表正面的射频口与屏蔽箱进行连接,把被测件放置于屏蔽箱内,最后通过WTE Run软件设定所需参数控制仪表和被测件开始测试。

注:可参考《WTE Run用户操作手册》文档进行具体测试项操作。
