WI-FI6 OFDMA测试方案

发表时间:2021/12/30 阅读量:2011 来源: 深圳市中承科技有限公司
支持上下行多用户OFDMA场景测试、RU资源配置测试等。 采用WTE200无线综合测试仪配置了四套矢量信号分析仪(VSA)同时分析信号, 和四套矢量信号源(VSG)同时发射信号。

支持上下行多用户OFDMA场景测试、RU资源配置测试等。

采用WTE200无线综合测试仪配置了四套矢量信号分析仪(VSA)同时分析信号, 和四套矢量信号源(VSG)同时发射信号。



痛点问题

OFDMA是新的Wi-Fi6通信协议技术,能提高信道资源利用率,增大用户并发数,提高多用户使用体验。传统非信令测试OFDMA困难重重,不同于传统功率和EVM等测试项,非信令测试OFDMA要重构测试接口和软件,适配不同DUT私有指令集,需要原厂配合支持,从开发到测试应用起来的周期长,造成中小企业测试OFDMA有许多困难。


推荐方案

中承科技Wi-Fi6 OFDMA测试方案----选用WTE200无线综合测试仪:

采用WTE200无线综合测试仪配置了四套矢量信号分析仪(VSA)同时分析信号, 和四套矢量信号源(VSG)同时发射信号。

支持上下行多用户OFDMA场景测试,RU资源配置测试等。

WTE系列无线综合测试仪:

·支持MU-MIMO OTA测试;

·超高吞吐量协议的信令测试;

·支持Wi-Fi6/6E产品的射频测试;

·支持最新IEEE 802.11ax,且兼容之前所有协议a/b/g/n/ac;

·支持4x4 MIMO辐射功率,灵敏度,分集增益和多天线吞吐量等测试;

·具有超大功率测量动态范围,无需额外配置放大器即可精确检测功率低至-80 dBm的微弱无线信号更加适合5GHz Wi-Fi OTA测试;


测试准备

请选用深圳市中承科技有限公司WTE系列无线综合测试仪搭配WTERun软件使用。


1.使用WTERun.exe安装包进行上位机软件安装(默认安装即可),安装完成后可以看到菜单栏和桌面会生成快捷方式。

2.将WTE系列无线综合测试仪进行启动热机(开机状态下至少5分钟)。

3.待其热机完成后将仪表背面的网口用网线连接至上位机然后双击WTE Run

开始运行上位机软件。

4.用射频线将仪表正面的射频口与屏蔽箱进行连接,把被测件放置于屏蔽箱内,最后通过WTE Run软件设定所需参数控制仪表和被测件开始测试。

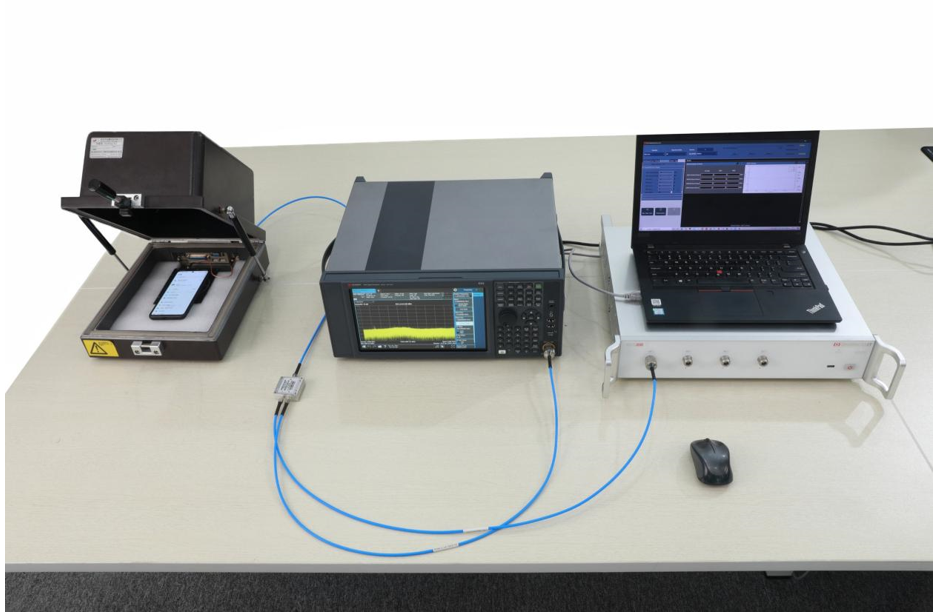

5.如果需要验证DUT所在的RU,可以配合公分器+频谱仪去监测。(如图所示)

注:可参考《WTE Run用户操作手册》文档进行具体测试项操作。
