WLAN测试解决方案,支持4X4 MIMO测试!
·支持MU-MIMO OTA测试;
·超高吞吐量协议的信令测试;
·支持Wi-Fi6 / 6e产品的射频测试;
·支持最新IEEE 802.11ax,且兼容之前所有协议a / b / g / n / ac;
·支持4x4 MIMO辐射功率,灵敏度,分集增益和多天线吞吐量等测试;
·具有超大功率测量动态范围,无需额外配置放大器即可精确检测功率低至-80 dBm的微弱无线信号更加适合5GHz Wi-Fi OTA测试;
一、产品介绍
(1)产品概述

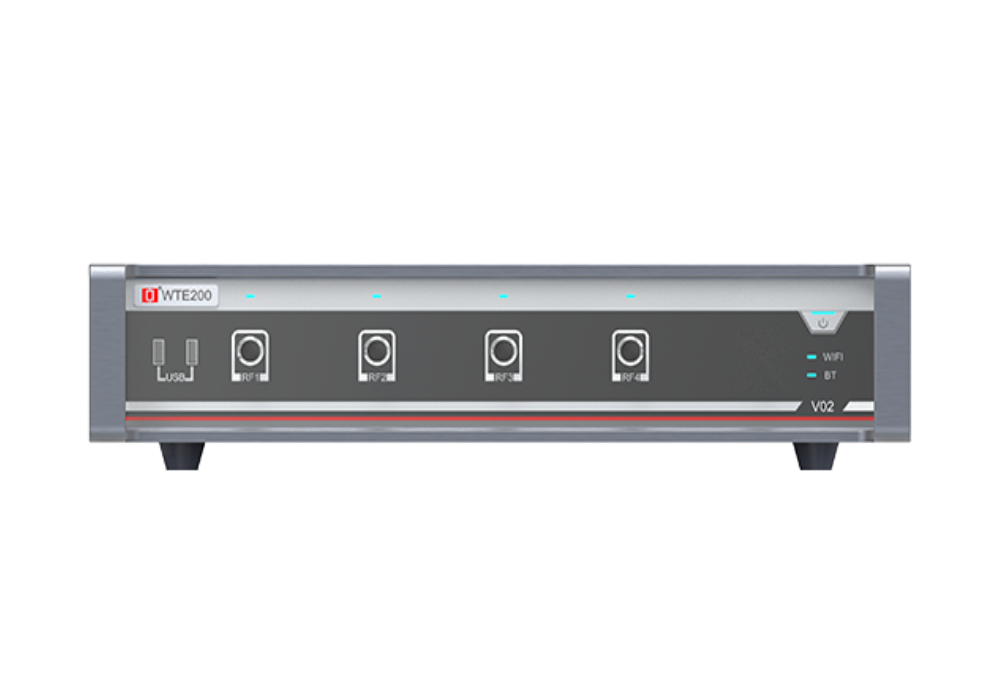

WTE200无线综合测试仪(以下简称“WTE200”)是由深圳市中承科技有限公司自主研发和生产的无线局域网WLAN综合测试仪,具有自主开发的完整802.11 系列协议栈,也是支持Wi-Fi协议级测试需求定制开发的硬件平台。可广泛应用于生产、研发、认证及定制性测试需求开发等环节,为Wi-Fi6及6e产品提供可靠、高效的射频测试方案。WTE200无线综合测试仪具有领先的WLAN信令无线射频测试功能,真实实现Wi-Fi网络呼叫功能,通过AP与STA通信协议自动完成无线信号连接,测试被测件的各项无线射频性能指标。
(2)技术指标
(3)性能指标
二、测试项展示
本产品的测试对象为:具有Wi-Fi模块的无线设备,例如手机、平板、无线网卡、笔记本电脑等。
三、使用前说明
感谢您选择WTE200,本产品需要搭配中承WTE Run客户端软件使用。
为了可以为您提供更优质的服务,请您在使用WTE Run客户端软件前可先进行通读浏览,我们会在其中对中承WTE Run客户端软件的各种功能、使用方法和注意事项进行图文讲解;
四、运行环境
(1)硬件要求
软件控制平台,包括 PC 机或笔记本电脑:需要满足以下要求的计算机:具有 Pentium(奔腾) Ⅱ及以上的处理器,内存最低 256MB,硬盘最小 20GB,显示器(最小分辨率 1024*768),鼠标, 键盘。
(2)软件环境
支持 Windows 7/8/10,兼容 32bit/64bit。
五、OTA和传导测试
WTE200同时支持OTA和传导测试;常见应用场景如下。
PC与信令综合测试仪通过网线连接通信。仪表和被测件之间的连接按测试类型区分:
