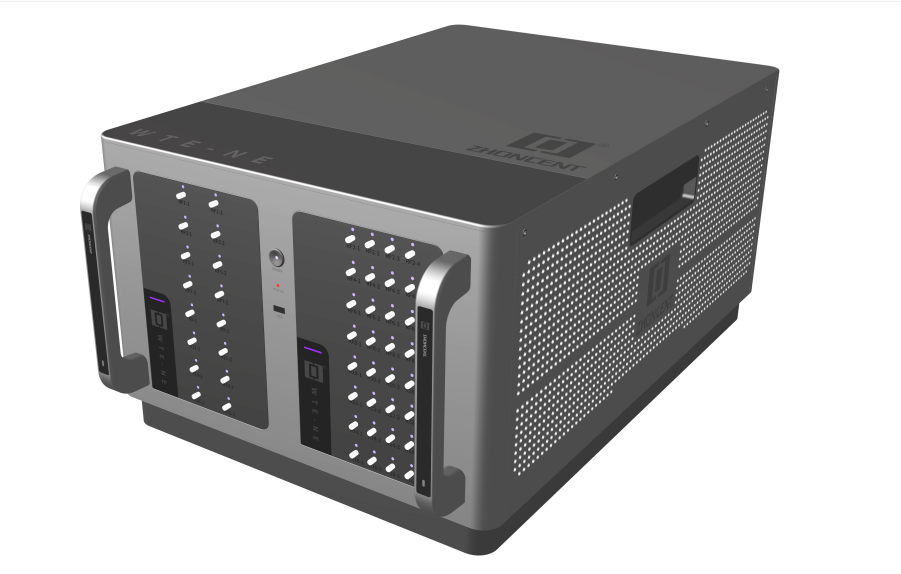

WTE NE

WTE NE是一个汇集多用户仿真、吞吐量和时延测试,MU-MIMO和OFDMA测试,4D协议分析功能于一体的WLAN测试平台,是当下业内市场专门面向WLAN产品实施准确验证,且能够率先实现大规模测量多用户 OFDMA 性能提升的一款理想测试解决方案,不仅支持够建模真实的部署场景,还能测量多用户OFDMA的性能表现。

目前业内其他WLAN测试平台依靠第三方的流量应用软件和网卡来驱动,不能提供网络工程师和IT运营管理者所需要的准确性、可重复性和可量测性。WTE NE打破这些局限问题,基于自主实现的IEEE 802.11高精密硬件, 能够满足所需要的准确性,可重复性和可量测性的要求,基于功能强大软件和高度可控网络协议栈可向DUT提供发送数以千计的、完全交叉的用户流量的能力。所具备的可量测性、准确性、可重复性和自动化测量基本满足所有用户最关心的应用,包括终端大规模密集连接,安全认证,网络游戏,VoIP和高清视频等。


  • 产品介绍
  • 订货信息
  • 相关产品
  • 资料下载

产品介绍

产品核心优势

1. 仿真大规模和真实的 Wi-Fi 部署,可支持仿真高达5600个虚拟用户;

2. 基于硬件测量和软件分析,准确测量吞吐量,时延,抖动和丢包率;

3. 生成和分析多业务类型流量,开展应用场景研究;

4. 捕获完整的 OFDMA 和MU-MIMO数据包,开展深入研究;

5. 高性能Wi-Fi6和Wi-Fi6e验证,频段2.4GHz到6GHz,行业中先进的Wi-Fi6和Wi-Fi6e信令测试解决方案;

6. 集成IEEE 802.11标准协议,覆盖IEEE 802.11a/b/g/n/ac/ax标准;

7. 真实场景的Wi-Fi条件,精细配置单个终端,批配置多个终端,;

8. 仿真多场景,可配置多种用户场景,精确控制每个终端,任意组合控制多个终端仿真复杂多变场景

9. 详尽分析四层协议,精准量化分析传输层,MAC层,物理层和RF,报告各层吞吐量,时延,聚合数,丢包率,速率分布,保护间隔,功率和灵敏度等详尽指标;

连接测试世界各国家地区的WLAN产品设备,类型从实验室原型机到商业产品


订货信息

WTE  NE 规格说明

项目

参数

802.11版本

802.11a/b/g/n/ac/ax

频率范围/通道

2.4 GHz: 1-14


4.9 GHz: 20-26


5.0 GHz: 36, 38, 40, 42, 44, 46, 48, 52, 56, 60, 64, 100, 104, 108, 112, 116, 120, 124, 128, 132, 136, 140, 144, 149, 153, 157, 161, 165


6.0 GHz: 待补充信道

频道带宽

信道带宽为20 MHz,40 MHz,80 MHz,160MHz

OFDMA

Uplink, Downlink OFDMA, RU

PLCP类型

Legacy, HT, VHT, HE

射频连接器(s)

RF Connector(s) Male 50 Ω SMA Connector

MIMO配置

1 port of up to 4x4, 3x3, 2x2, 1x1

空间流的最大数量

4

OTA测试

WTS-8000 Chambers

基带控制特性

支持的调制方案

DBPSK, DQPSK, CCK (4bits), CCK (8bits), BPSK (1/2), BPSK (3/4), QPSK (1/2), QPSK (3/4), 16-QAM (1/2), 16-QAM (3/4), 64-QAM (2/3), 64-QAM (3/4), 64-QAM (5/6), 256-QAM (3/4), 256-QAM (5/6), 1024-QAM (3/4), 1024-QAM (5/6)

支持的CCK前导类型

Short and long

OFDM防护间隔

400、800、1600和3200 ns

前向纠错

LDPC/BCC(Viterbi)

射频频率控制特性

频率精度(标称)

初始精度

+/- 1.0 ppm


年老化率

+/- 1.0 ppm


射频接收器特性

项目

参数

Rx最大输入功率水平

+30 dBm

RSSI精度

+/-1.0 dBm,功率水平从+0到-80 dBm

Rx最小灵敏度

最小Rx输入功率-80dBm范围28 dB

RX EVM

在数据速率为64-QAM、编码速率为5/6的情况下,在子载波、OFDM帧和数据包上的相对星座均方根误差的平均值小于-37 dB +0 dBm到-25 dBm

射频发射器特性

发射中心频率公差

在所有操作条件下均为2.5ppm

传输功率

+10 dBm到-90 dBm

发射功率控制分辨率

0.25 dB

发射功率绝对精度

任何单帧的绝对精度应为 +14 dBm到-30 dBm之间的功率水平下,在该帧的突发事件上测量了+/-1.0 dB

发射星座误差

在数据速率为64-QAM、编码速率为5/6的情况下,在子载波、OFDM帧和数据包上的相对星座均方根误差平均小于-37 dB +从10dBm到-30 dBm

射频隔离

隔离:Wi-Fi无线电之间80 dBm隔离


特色优势

项目

参数

聚合

Tx和Rx: A-MPDU和Block-ACK

每个端口的最大虚拟用户数

255

每个端口生成的最大通信流量数

255?待验证

每个端口分析的最大流量数

255?待验证

802.11 MAC控制

每个终端独立

802.11i认证

WPA/WPA2/WPA3

OSI第3层和4层(IP、UDP等)控制装置(所有参数)

每个终端独立

端口计数器

PHY层,MAC层和传输层帧类型的综合集合

流量和流量组计数器

发送/接收的帧、发送/接收的字节、无序的帧、有效负载完整性、延迟直方图

IPv6

•NDP: Neighbor/router discovery and address assignment

• ICMPv6 & DHCPv6

• Multicast Listener Discover (MLDv1. MLDv2)

• Dual stack operation of both IPv4 and IPv6

• UDP, RTP and multicast flows

• Max of 32 IPv6 addresses per client:

      One Link-local, up to 31 Global
