1.
支持AP最大接入用户数量测试
－可准确测量出在给定带宽/速率条件下，AP能接入的最大STA数量；
－可准确测量出在给定用户数量条件下，每个用户能占到的资源。
2. 真实4*4MIMO测试
拥有四路真实且独立的射频硬件，支持 4*4 MIMO的辐射功率，灵敏度，分集增益和天线最大吞吐量等测试。
3. 具有超大功率测量动态范围
无需额外配置放大器即可精确检测功率低至-75 dBm的微弱无线信号。
4. 超高性价比
测试结果数据可以直接与行业巨头企业同类竞品对标对齐（小于1dBm），测试性能优越且价格远低竞品定价，为客户节约研发及生产成本。
5. 高性能Wi-Fi 6、6e验证测试
支持IEEE 802.11ax信令测试，并向下兼容所有协议802.11a/b/g/n
支持解决方案介绍
1. 特色四层协议分析
通过对（RF/PHY/MAC/Transport）四层协议数据测试可视化、各层测试数据实时联动，可以帮客户快速准确定位产品问题。
2. WI-FI6 OFDMA测试方案
采用WTE200无线综合测试仪配置了四套矢量信号分析仪(VSA)同时分析信号， 和四套矢量信号源(VSG)同时发射信号。
支持上下行多用户OFDMA场景测试，RU资源配置测试等。
3. 空口OTA测试系统方案
可支持适配专业定制屏蔽箱系统：合金箱体，坚固可靠的设计， 采用最新屏蔽材料，吸波能力强，有效衰减电磁波信号，屏蔽密合性好，且结构牢固，是目前最为经济且实用的屏蔽测试箱，它低廉的价格可以为企业减少不必要的开支。采用高可靠密封箱门，让屏蔽效果更好。
4. 互扰测试系统方案
测试项目：TRP/TIS/EIRP/EIS/吞吐量
WiFi、BT相互干扰下，各层性能测试
Adaptive-CCA机制分析检测（自适应CCA）；
支持协议：802.11 a/b/g/n/ac/ax ；
BT : BDR/EDR/BLE；
5. 支持1托N的高通量测试方案
可对多台终端同时进行空口测试，强大的网络仿真允许物联网/M2M系统集成商进行功能测试模块集成和自定义IP应用程序，支持高通量信令测试，可根据用户需求开放该接口。
6. 支持TR－３９８全套标准测试
传统测试方案检测六大项测试：接收器灵敏度、传输量、覆盖范围、多用户支持、稳定性、抗干扰性，仅需一台仪表便可以轻松适配。
7. TXQ测试
包括EVM、Spectrum Mask、Spectrum Flatness、IQ Constellation等多项功能测试。

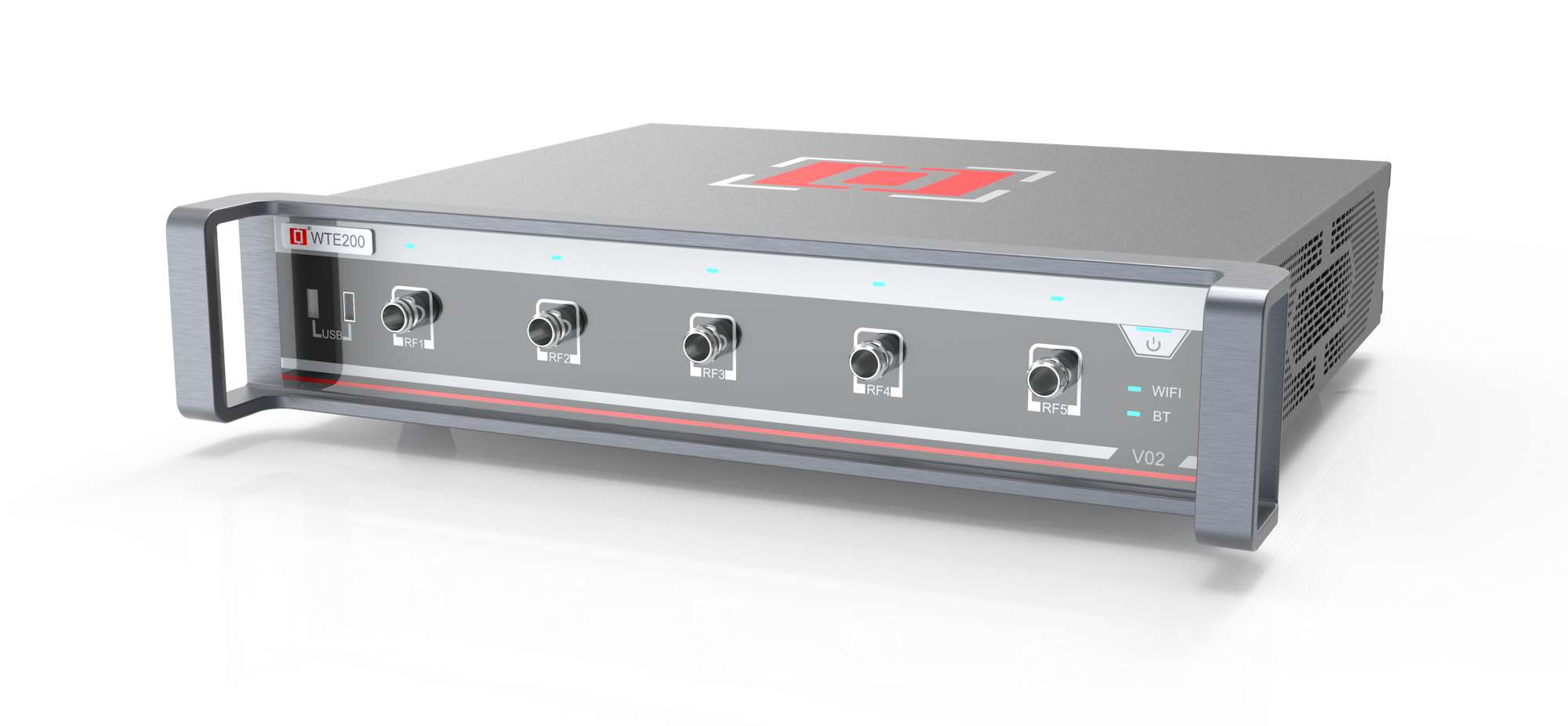

WTE200无线综合测试仪 | |
项目 | 参数 |
阻抗 | 50Ω nominal |
频率范围 | 2.4GHz（2412 MHz ~ 2472 MHz） 5GHZ （5180 MHz ~ 5825 MHz） 6GHz （5925 MHz ~ 7125 MHz） |
最大输入功率 | 30 dBm peak or 25 dBm average |
输出功率分辨率 | 0.25 dB |
输出功率精度 | ±0.5 dB |
最小可测试信号强度 | -80 dBm |
输入电压和频率 | 100-240VAC，50/60Hz |
额定功率 | 72W |
工作温度 | 5°C to 40°C |
工作湿度 | 20% to 75% |
重量 | 15Kg |
体积 | 495mm（W）× 465mm（D）× 113mm（H） |
项目展示 | 测试项名称 |
发射功率 | Transmit（TX）Power |
接收灵敏度 | Receiver（RX）Sensitivity |
丢包率 | PER |
丢包率对比范围 | PER VS Range |
MAC层吞吐量 | MAC Throughput |
IP层吞吐量 | Iperf Throughput |
发射功率和MAC层 吞吐量综合指标 | TxPower & Throughput |
多层协议分析 | 3D Protocol Measurement (RF、PHY、MAC ) |
四层协议分析 | 4D Protocol measurement (RF、PHY、MAC、Transport) |
RVR吞吐量 | RVR (Throughput Range VS. Pathloss Range) |
AP Wi-Fi负载 | Network (Wi-Fi Load) |
误差向量幅度 | EVM |
频谱模板 | Spectrum Mask |
频谱平坦度 | Spectrum Flatness |
IQ星座图 | IQ Constellation |
